Ferraillage de dalle : quel treillis soudé choisir

Dalle portée ou dallage

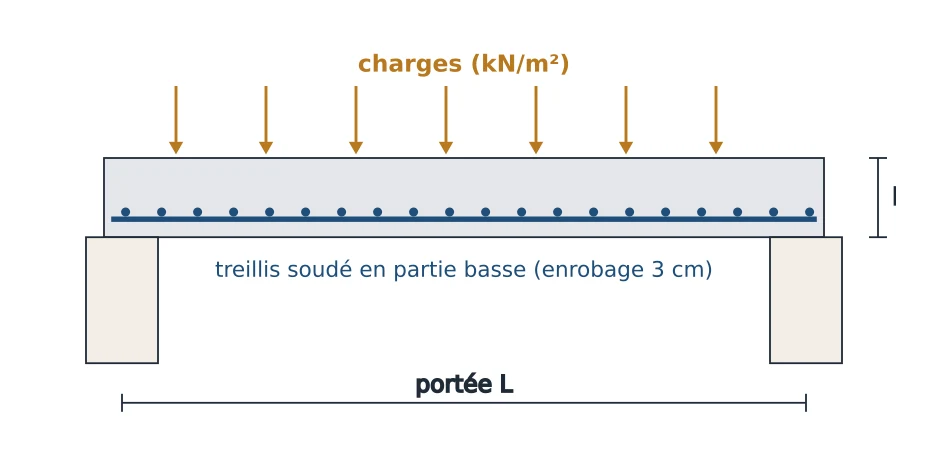

Une dalle portée franchit un vide entre deux appuis (murs ou poutres) : c’est un plancher. Ses armatures reprennent la flexion, elles sont placées en partie basse et leur section se calcule. Un dallage repose sur un sol compacté (terre-plein) : il ne fléchit presque pas, et son treillis sert surtout à limiter la fissuration due au retrait et aux variations de température. Les deux cas sont traités différemment.

Dalle portée : la flexion

Le calcul se fait pour une bande de 1 m de large, comme une poutre sur deux appuis. Le poids propre de la dalle (25 kN/m³ × épaisseur) s’ajoute aux charges permanentes saisies (chape, revêtement, cloisons légères), puis on applique les coefficients 1,35 et 1,5. La hauteur utile est l’épaisseur moins l’enrobage de 3 cm et la moitié du diamètre d’une barre.

qEd = 1,35 (g + 25 h) + 1,5 q ; MEd = qEd × L² / 8 ; As = MEd / (z × fyd)

Le minimum réglementaire

Quelle que soit la charge, l’Eurocode 2 impose une section minimale d’armatures, qui évite une rupture brutale à la première fissure. Elle vaut le plus grand de 0,26 × fctm / fyk et 0,13 % de la section utile, soit environ 1,7 cm²/m pour une dalle de 16 cm. Dans le sens perpendiculaire à la portée, on place au moins 20 % de la section principale.

As,min = max(0,26 × fctm / fyk ; 0,0013) × b × d

Dallage sur terre-plein

Pour un dallage, le calculateur retient la section minimale dans les deux directions, avec un treillis à mailles carrées placé à mi-épaisseur. C’est la disposition courante pour un dallage de maison, de garage ou de terrasse, dont l’épaisseur varie de 10 à 15 cm. Les joints de fractionnement, la qualité du hérisson et du film polyane, et le compactage du sol comptent autant que le treillis.

Les treillis soudés standard

Les treillis soudés sont désignés par leur section en cm² par mètre : un ST 25 C offre 2,57 cm²/m dans chaque direction avec des mailles de 150 × 150 mm. Les panneaux sans la lettre C ont une section plus faible dans le sens secondaire et conviennent aux dalles portant dans une seule direction. Le calculateur choisit le premier panneau de la gamme qui couvre les deux sections nécessaires. Prévoyez des recouvrements d’au moins une maille plus 5 cm entre panneaux.

Les dalles portant dans deux directions

Une dalle appuyée sur ses quatre côtés, presque carrée, travaille dans les deux directions et demande moins d’acier que le calcul en une direction. Le calcul proposé ici, en une direction, est donc prudent dans ce cas. À l’inverse, une dalle en console (balcon) a ses aciers en partie haute et ne relève pas de ce calculateur.

Mise en œuvre du treillis

Les panneaux de treillis soudés standard mesurent généralement 2,40 × 6 m ou 2,40 × 4 m selon les produits. Ils se recouvrent d’au moins une maille plus quelques centimètres et se ligaturent entre eux. Ils reposent sur des cales en plastique ou en béton (distanciers) adaptées à l’enrobage, à raison de plusieurs cales par mètre carré, pour qu’ils ne s’enfoncent pas pendant le coulage. En rive et autour des trémies, des aciers de renfort complètent le treillis. Ne marchez pas directement sur le treillis pendant le bétonnage : utilisez des planches.

Limites

Ce calcul ne traite ni les dalles continues sur plusieurs travées, ni les trémies, ni les charges ponctuelles, ni les dallages industriels soumis au passage d’engins. Pour un plancher porteur, le plan de ferraillage est établi par un bureau d’études, qui vérifie aussi les appuis et la flèche à long terme.
