Quel IPN pour 4 m d'ouverture dans un mur porteur : comment le déterminer
Créer une ouverture de 4 mètres dans un mur porteur nécessite la pose d'un IPN adapté pour reprendre les charges de la structure. Le choix de ce profilé métallique ne se fait pas au hasard : il dépend de nombreux paramètres structurels que vous devez impérativement identifier avant d'engager les travaux.
Pourquoi le choix de l'IPN est crucial pour une grande ouverture
Un IPN (poutre en I à Profil Normal) doit reprendre toutes les charges qui reposaient auparavant sur la partie de mur que vous supprimez. Sur une portée de 4 mètres, la moindre erreur de dimensionnement peut entraîner des fissures, un affaissement ou même un risque d'effondrement.
Contrairement à une ouverture de petite dimension, une portée de 4 mètres sollicite fortement la poutre. Le profilé doit non seulement supporter le poids vertical, mais aussi limiter sa déformation pour éviter que les éléments au-dessus ne se fissurent. C'est pourquoi un calcul précis est indispensable avant toute intervention.
Les paramètres qui déterminent le dimensionnement
Plusieurs éléments influencent directement le choix de votre IPN. Chacun d'entre eux doit être évalué avec rigueur pour garantir la sécurité de votre ouvrage.
- La nature des charges au-dessus : plancher habitable, étage complet, combles aménagés ou simple toiture
- Le type de construction : maison individuelle, immeuble collectif, bâtiment ancien ou récent
- La largeur du mur porteur : un mur épais reprend plus de charges qu'une cloison légère
- La présence d'appuis latéraux : les conditions d'encastrement modifient le comportement de la poutre
- Les matériaux environnants : béton, parpaing, brique, pierre, qui influencent la transmission des efforts
Ordre de grandeur pour une ouverture de 4 mètres
Dans une configuration courante de maison individuelle à un étage, avec une charge modérée, les IPN utilisés pour une portée de 4 mètres se situent généralement entre IPN 200 et IPN 300. Ces valeurs ne sont que des repères indicatifs et ne remplacent en aucun cas un calcul adapté à votre situation.
Pour une ouverture supportant uniquement un plancher léger ou des combles peu chargés, un IPN plus modeste peut parfois suffire. À l'inverse, si la poutre doit reprendre plusieurs niveaux ou des charges concentrées importantes, un profilé de type HEB peut s'avérer nécessaire pour sa meilleure résistance. Dans tous les cas, seul un calcul personnalisé vous donnera la section exacte requise.

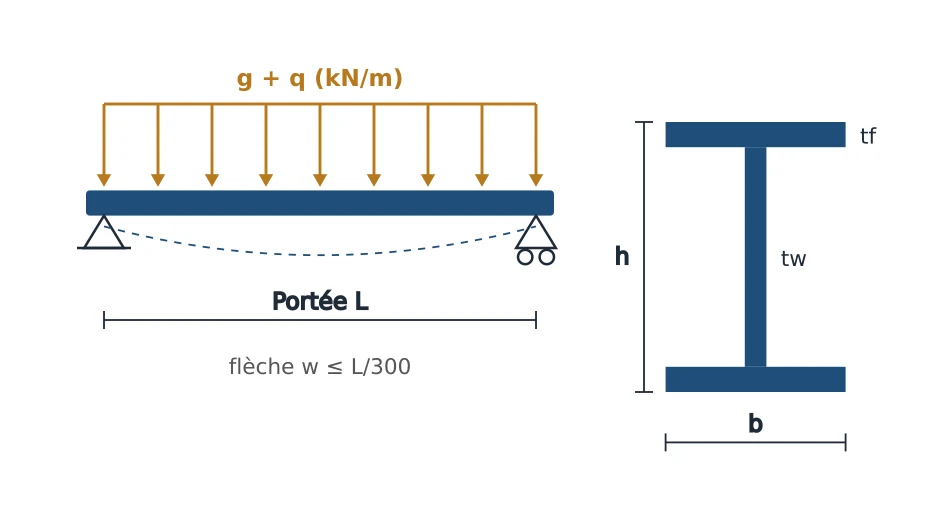

Les hypothèses de calcul à vérifier impérativement
Une mauvaise évaluation de l'une de ces hypothèses peut conduire à un sous-dimensionnement dangereux. Par exemple, négliger le poids d'une chape de carrelage ou d'une future extension peut rendre la poutre insuffisante à moyen terme.
- L'évaluation correcte des charges permanentes : poids propre des planchers, cloisons, revêtements
- La prise en compte des charges d'exploitation : occupation des pièces, mobilier, stockage éventuel
- La vérification de la portée réelle : distance libre entre appuis, et non la largeur totale de l'ouverture
- L'état des appuis : leur capacité à supporter les réactions d'appui de la poutre
- Les conditions de pose : présence ou non d'étaiement provisoire, qualité du scellement
Les limites des profilés IPN pour les grandes portées
Les IPN présentent certaines limites mécaniques et pratiques qui peuvent vous orienter vers d'autres solutions pour une ouverture de 4 mètres. Leur profil en I dissymétrique les rend moins performants en flexion que des profilés IPE ou HEB, qui offrent une meilleure répartition de la matière.
Au-delà d'une certaine charge, même le plus gros IPN disponible peut ne pas suffire. Dans ce cas, vous devrez envisager un profilé plus adapté, voire un renforcement par plusieurs poutres parallèles ou une poutre en béton armé. La hauteur du profilé influe aussi sur l'encombrement : un IPN 300 mesure 30 cm de haut, ce qui peut poser des problèmes d'intégration dans certains plafonds.
Pourquoi vous ne devez jamais choisir seul votre IPN
Même si vous trouvez des ordres de grandeur sur internet, ils ne tiennent pas compte des spécificités de votre bâtiment. Un calcul approximatif ou copié d'un autre projet peut sembler cohérent, mais il ne garantit en rien la sécurité de votre ouvrage.
Un bureau d'études structure ou un ingénieur qualifié réalise un calcul conforme aux règles en vigueur, adapté à votre configuration exacte. Ce professionnel engage sa responsabilité et vous fournit une note de calcul indispensable pour l'assurance et l'obtention des autorisations. Faire l'impasse sur cette expertise peut vous exposer à des refus d'assurance, des malfaçons coûteuses et des risques pour la sécurité des occupants.
Les documents et informations à rassembler avant le calcul
Ces éléments permettent à l'ingénieur de modéliser correctement votre situation et de vous proposer une solution sûre et économique. Ne sous-estimez pas l'importance de ces informations préparatoires.
- Les plans de la maison ou du bâtiment concerné, avec la localisation exacte de l'ouverture
- Des photos du mur porteur, de son épaisseur et des matériaux qui le composent
- La description des charges au-dessus : nombre d'étages, type de plancher, présence de cloisons
- Les dimensions précises de l'ouverture souhaitée et la nature des appuis latéraux
- Tout document existant : plans d'architecte, ancien rapport de structure, permis de construire
Une solution pour obtenir un dimensionnement fiable rapidement
Si vous recherchez un moyen pratique d'obtenir un premier ordre de grandeur pour votre projet, le site calcul-structure.fr met à votre disposition des calculateurs en ligne pour les poutres métalliques. Ces outils vous permettent de saisir vos paramètres et d'obtenir une indication sur le profilé adapté. Pour un projet de cette ampleur, vous avez également la possibilité de faire valider vos résultats par un ingénieur structure directement via la plateforme, ce qui vous assure un dimensionnement conforme et sécurisé pour vos travaux.
Questions fréquentes
Peut-on poser un IPN 200 pour une ouverture de 4 mètres dans tous les cas ?
Non, un IPN 200 peut suffire dans certaines configurations légères, mais il sera insuffisant si les charges sont importantes. La nature du plancher au-dessus, le nombre d'étages et les conditions d'appui influencent directement le choix du profilé. Seul un calcul adapté à votre situation permet de déterminer si ce profilé convient ou s'il faut un IPN plus important, voire un autre type de poutre.
Quelle est la différence entre un IPN et un IPE pour cette application ?
L'IPE possède des ailes plus larges et une meilleure répartition de la matière, ce qui le rend plus performant en flexion que l'IPN à poids égal. Pour une portée de 4 mètres avec des charges moyennes, un IPE peut parfois permettre d'utiliser une section plus petite qu'un IPN. Le choix entre les deux dépend du calcul et des contraintes d'encombrement de votre projet.
Combien coûte environ un IPN pour 4 mètres d'ouverture ?
Le prix d'un profilé métallique varie en fonction de sa section, du cours de l'acier et de votre fournisseur. Il faut également prévoir les frais de pose, l'étaiement provisoire, et éventuellement le traitement anticorrosion. N'oubliez pas que le coût de l'étude structure, bien que représentant une petite partie du budget total, est indispensable pour garantir la sécurité de l'ouvrage.
